价 格
订货量
￥2万
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥2
| 是否进口：否 | 产地：济南 | 加工定制：是 |
| 品牌：华拓 | 型号：WAW | 类型：伺服万能试验机 |
| 测量范围：0.01-2000kN | 精度：0.01N | 调速范围：0.01-100mm/min |
| 最大负荷：1000kN | 拉伸空间：960mm |
根据国家交通部门***发布的标准GB2011-22，以后试验设备都需要精度更高，更稳定，而且每一次做的试验，质管部门都能查到。所以公司老式WAW系列的万能材料试验机免费改造升级，只收取材料费用。

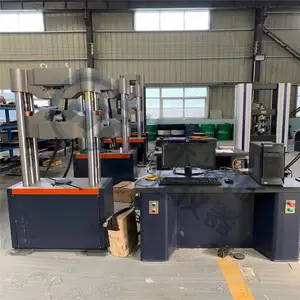

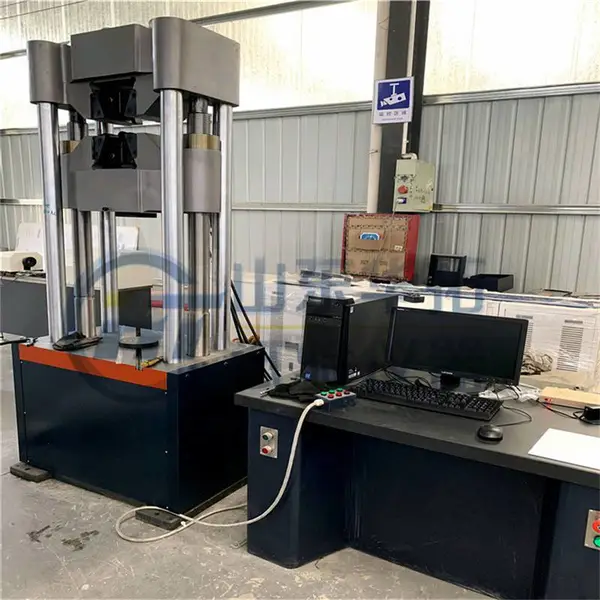

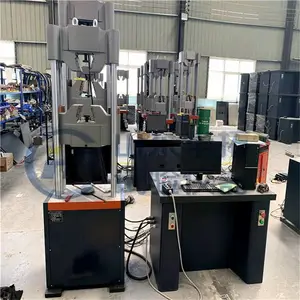

老式万能材料试验机——改造伺服万能材料试验机
1、系统名称：电液伺服微机控制系统
2、系统型号：WAW
AD800试验卡 油压传感器 光电编码器 电子引伸计 电液比例阀
3、主要功能及适用场合：
集试验控制、数据测量、微机屏显、曲线分析、数据存储、报表打印等功能于一身。适合于50kN-1000kN国产液压式万能材料试验机的旧机升级和新机配套。
4、基本描述：
通过升级变手动阀控制试验为微机软件控制，具有测量控制***、数据曲线分析规范、报表编制灵活等***优点。电液比例万能机技术性能达到电液伺服万能机，无需伺服油源，具有工作可靠、维护简单的优点。电液比例升级改造已成为目前国内万能试验机市场普遍流行的升级方案。电液比例微机测控系统是开思科技针对试验机市场提供的万能试验机通用升级方案。系统结合了我们成熟的电液比例控制技术和产品，为用户提供了合理的升级选择。
5、标准配置
控制计算机 | DELL品牌商用微机，标准主流配置 | 试验控制、数据处理和数据存储 |
打印机 | HP商用彩色喷墨打印机 | 打印报表和曲线 |
试验PCI卡 | SAD800万能试验卡 | 试验数据采集和控制信号输出 |
控制套件 | UTB-P电液比例功放箱 | 比例阀组的PWM功率放大 |
力传感器 | 精密压力传感器 | 测量试验力 |
位移传感器 | 开思拉线式光电编码器 | 测量试验机活塞位移 |
控制阀 | 电液比例调速阀组 | 试验机液压油路的进油回油调节 |
滤油器 | ||
其他安装附件及连接件 |
6.软件
UTC安装软件 | 提供SAD800试验卡驱动 |
VAC通用测控驱动 | 实时数据采集、闭环控制 |
MaxTest-WAWP软件 | 试验控制、试验数据和曲线的动态显示、材料性能指标分析、报表打印和数据库管理 |
使用手册 | 硬件及软件维护及软件操作说明 |
7.服务
主机液压系统改造
测控电器设备安装、调试和标定
微机软件安装及初始设定
软件操作现场培训
提供一年期设备免费保修
提供三年期MaxTest-WAWP软件免费升级
8.选配
精密电子引伸计
软件
性能指标
力 | 变形 | 位移 | |
测量分档 | 四档 | 四档 | 不分档 |
显示分辨率 | 每档量程1/2000 | 每档量程1/2000 | 优于0.02mm |
示值精度 | 每档量程20%开始示值±1% | 每档量程20%开始示值的±0.5% | / |
数据显示 | 数码管显示，按档位自动规约 | 数码管显示 | 数码管显示 |
控制速度范围 | 应力速度0.05~50MPa/s | 变形速度0.005%MFS~%5MFS/s | 位移速度0.2~100mm/min |
控制保持 | 任意点保持 | 任意点保持 | 任意点保持 |
金属拉伸控制 | 支持三段式全自动金属拉伸试验控制 | ||
程序控制 | 支持全程序化试验控制 | ||
曲线 | 自动记录显示力-时间、变形-时间、力-变形和力-位移试验曲线，每秒10次高速采样 | ||
数据处理 | 包含常见一百多种***供用户选用，并可以按需求扩张。 | ||
人工分析 | 支持人为分析、添加、计算试验结果 | ||
数据存储 | 数据库管理方式，自动保存所有试验数据和曲线 | ||
9、液压万能试验机电液伺服测控系统
控制系统主要参数
试验力：当前试验机的量程；
示值准确度等级：一级精度；
负荷测量范围：1％－100％FS（程控四档）；
负荷分辨率：50000码；
可以全量程内外不分档，全量程一个分辨率，没有量程转换冲突；
精密电液调速0.5~100mm/min；
位移测量分辨率：0.001mm；
应力控制速率范围：0.5~60MPa/s，任意设置；
自动过载保护，记录历史日志；
全光电隔离电液控制；
全自动金属拉伸试验和ATP程序控制；
系统的优点
全系统无电位器等可调器件，用户使用方便；
系统全数字化设计，精度高、稳定、安全；
PCI总线数字化测控电路，集成可靠；
全光电隔离电液控制；
系统采用数字调零和参数标定；
系统控制参数可以自动标定，不会出现技术人员走后系统无法使用；
试验结束后，系统会自动分析试验数据和曲线，也可在人工干预下分析；
可按客户的要求定制特殊的试验报告；
系统软件集成一百多种***或试验方法；
软件简单明了，易于操作；
强大的技术优势，可为用户提供良好的售后服务；
